生産設備

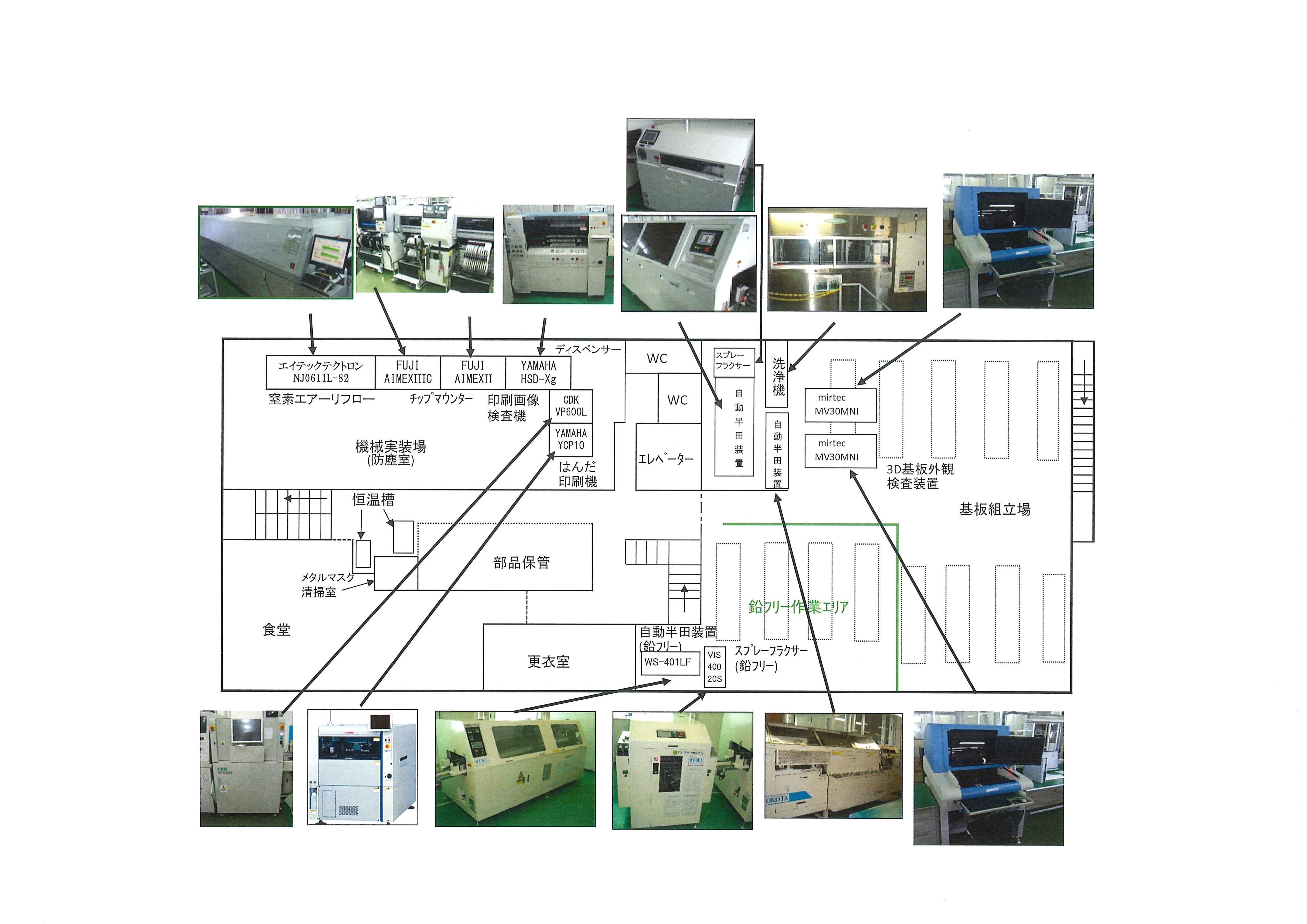

【2階】基板組立工場 760㎡ (20m×38m)

↓クリックで拡大します。

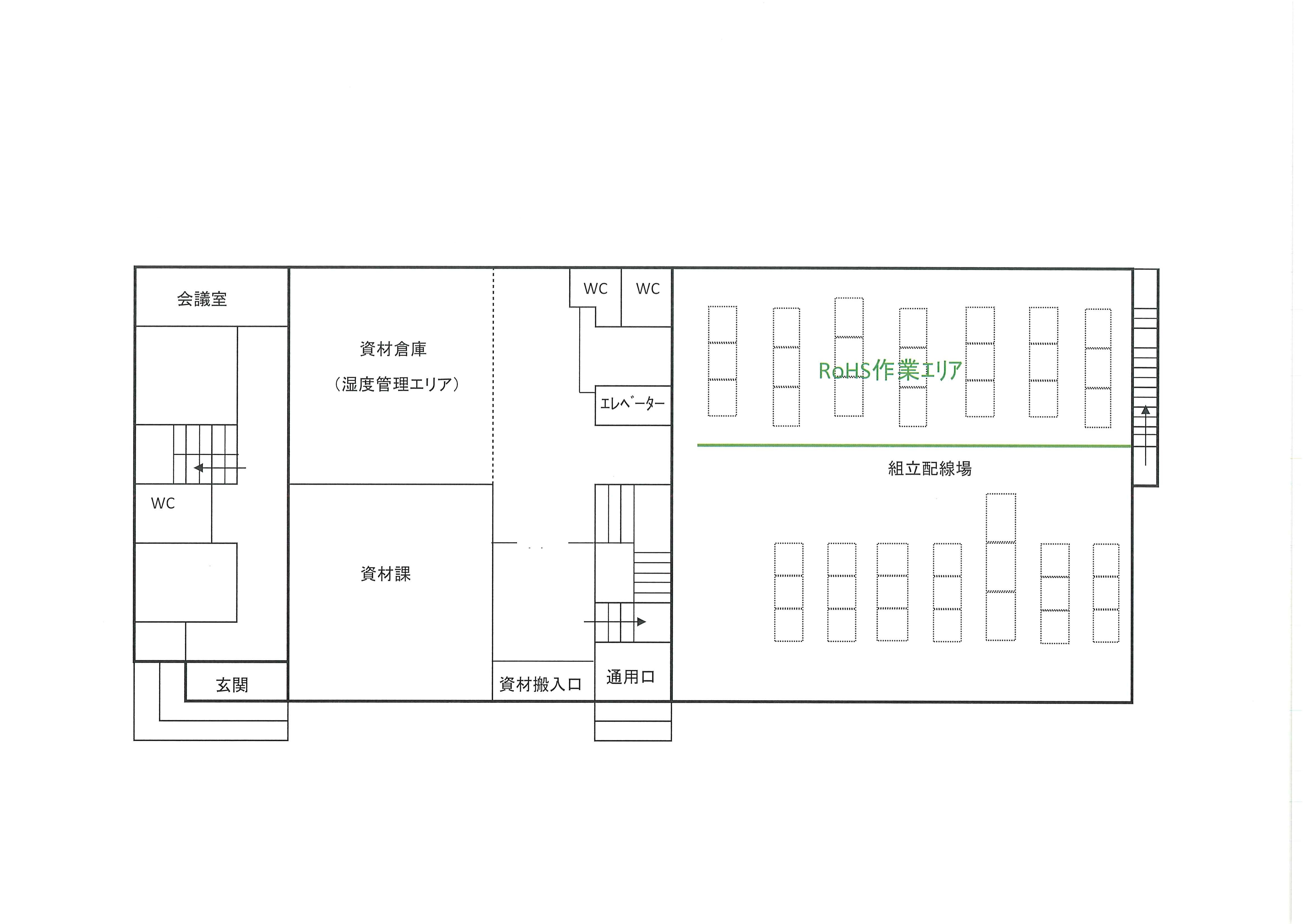

【1階】事務所・資材・組立配線工場 832㎡

↓クリックで拡大します。

layout_1f

主要設備 第一製造課

装置名 メ-カ- 型名 備考
ホットマーカー CTK B200P 真鍮製ダイヤル型
ホットマーカー CTK SP3600 PCリンク
卓上小型ハンダ槽 HAKKO FX301 温度コントロール(Pbフリー用)
卓上小型ハンダ槽 HAKKO No.94
油圧式ホールカッター KANEMURA SEIKI POWER MAN Jr
手動式ホールカッター KASUGA JARC490 DIN規格レールカット用
汎用フラットケーブルカッタ 日本航空電子 CC-FRC-3
電動油圧圧着工具 日本圧着端子製造 BCT-860,BCT-860N サイズの大きい電線の圧着
 空気圧式圧着工具  日本圧着端子製造  YAT-2A
 ケーブルカッター  デンサン  DC-350  100sq-3cまでカット可能
 圧着工具各種  各種メーカー
 ハーネスチェッカー  TOKYO INTER PHONE  WFA-200
ホットマーカー 小型はんだ槽 圧着工具各種 電動油圧圧着工具
tool_photo_01 tool_photo_02 tool_photo_03 tool_photo_04
2種類のホットマーカーにより、マークチューブ・機器名板・端子台名板・表示用T型ケーブルタイの印字ができます。 鉛フリーハンダを安定した温度にて作業することができる小型軽量ハンダ槽です。バラツキの少ないハンダメッキ作業を行うことができます。 各種圧着端子の圧着工具です。(写真は弊社所有工具の一部です。)各メーカーの工具があります。圧着可能端子につきましてはお問い合わせください。 裸圧着端子用工具です。8sq以上のサイズに対応いたします。



第一製造課ではたとえばこんな事ができます。・装置間のハーネスを作って欲しい。
⇒試作用や試験用など1本から製作できます。・鉛フリー仕様のはんだ作業をして欲しい。
⇒鉛フリー専用の工具や作業スペースを用意しています。・RoHSに対応した製品を製作して欲しい。
⇒RoHS仕様部品手配から製作まで専用工具・設備で対応できます。主要設備 第二製造課主要副資材(鉛フリー)第二製造課・第三製造課 は下記のことに対応しています。・SMT自装機対応の制御基板からDIP対応の電源基板まで。・試作1枚から量産品まで。・短納期の場合、御相談いただければ検討させて頂きます。
共晶はんだ対応から鉛フリーはんだ対応の基板組立まで、
各種対応可能です。
(共晶はんだ作業・鉛フリーはんだ作業は専用作業スペースを用意し
識別を行っています)・部品手配から製作まで可能です。

空気圧式圧着工具 手動式レールカッター ケーブルダクトカッター各種 油圧式ホールカッター
tool_photo_01 tool_photo_02 tool_photo_03 tool_photo_03
裸圧着端子、絶縁被覆付端子の圧着をスピーディに作業できる工具です。 DIN規格レールをカットする工具です。切断面はなめらかでやすり仕上げは必要としません。 ケーブルダクト切断工具です。各社各サイズの切断ができます。 配電盤ケーブルクランプ取付穴やメタルコネクタ取付用穴を開ける工具です。ホールソーでの作業に比較して非常に切屑の発生が少なく傷のリスクを軽減でき、開口部分の仕上がりはきれいです。
ケーブルカッター はんだコテ各種
tool_photo_01 tool_photo_02
各種ケーブルカッターがあり、100sq-3cまでカット可能 共晶はんだ作業・鉛フリーはんだ作業を行う為、それぞれのはんだ用のはんだコテを取り揃えております。
装置名 メ-カ- 型名 備考
印刷装置 YAMAHA YCP10 (L×W)510×460
印刷画像検査機 CKD株式会社 VP6000L (L×W)510×460
チップマウンター 富士機械 AIMEX2 (L×W)759×686
チップマウンター 富士機械 AIMEX3C (L×W)508×400
チップマウンター YAMAHA HSD-Xg  ディスペンサー(L×W)460×440
リフロー装置 エイテックテクトロン NJ06L-82  N2リフロー装置  (L×W)600×500
リフローチェッカー MICRO COM ㈱ MODEL RTTS-555/6
リアルタイムX線検査システム 株式会社シム RTX-mini
自動半田装置 横田機械(静止槽) YSM-804N (L×W)350×380
自動半田装置 ㈱タムラ製作所(噴流槽)  hc33-32LX  (L×W)350×330
自動半田装置 弘輝テック(噴流槽) WS-302LF   鉛フリー対 応 ( L × W ) 350 × 300
フローチェッカー MICRO COM ㈱ MODEL RTTS-555/6H
スプレーフラクサー装置 ㈱タムラ製作所 TAF40-12F ( L × W ) 450 × 400
スプレーフラクサー装置 弘輝テック VIS-350 鉛フリー対 応( L × W ) 450 × 350
洗浄機 大塚技研 密閉式全自動洗浄機 回収装置付
SNDリワ-ク スティション 白光 HAKKO-850
基板外観検査装置 marantz M22XCL-450 (L×W)460×360
基板画像検査装置 日本ミルテック MV-3 OMNI (L×W)450×400
恒温槽 タバイエスペック LP-201
副資材 メ-カ- 型名 備考
クリームはんだ タムラ化研㈱ TLF-204-93A
棒はんだ ㈱ニホンゲンマ NP303
糸はんだ ㈱ニホンゲンマ DHB-RMA3-NP303
フラックス タムラ化研㈱ EC-19S-8 共晶はんだ・鉛フリーはんだ
